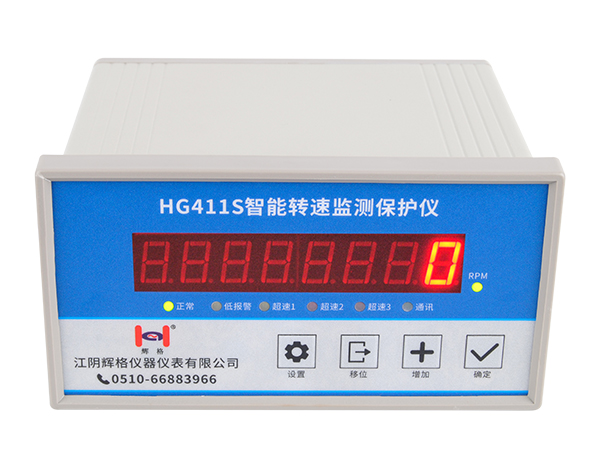

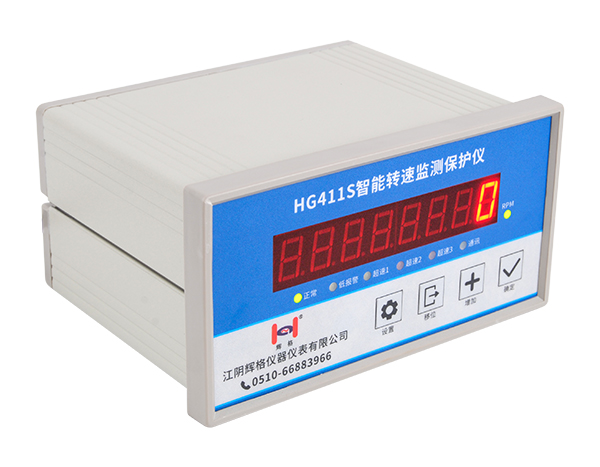

HG411S系列(键相)转速监视仪是采用智能化设计的数显仪表,具有精度高、性能稳定、抗干扰强、可靠性高、操作简单等特点,用户可现场对齿数、传动系数、报警值等参数进行更改设置。HG411S系列(键相)转速表适用于汽轮机、水泵、风机的转速测量。
HG411S(键相)转速监视仪(单通道)可接收一路 磁阻传感器或一路磁敏传感器或一路Ф8mm电涡流传感器发出的转速信号,可用于连续监视和测量旋转机械装置的转速,并当转速低于或高于设定转速时,可发出低转速报警/超速报警信号。本监视仪不推荐用于超速保护。
仪表出厂时已按订货要求进行组态,可直接使用。若需修改仪表参数应由专业人员按本说明书进行组态。
技术参数 |
|||
1. |
输入 |
磁阻传感器/磁敏传感器/Ф8mm电涡流传感器 |
|
2. |
测量范围 |
1~10000 转/分(60齿时) |
|
3. |
显示方式 |
8位LED数字显示,精度:1转±1个字 |
|
4. |
齿数设置 |
1~200内任意齿 |
|
5. |
传动系数 |
1~200内任意齿 |
|
6. |
电流输出 |
有源DC(4~20)mA,带短路保护,负载≤500Ω,误差:满量程的±0.5% |
|
7. |
缓冲输出 |
传感器原始信号输出(TDM信号) |
|
8. |
电源输出 |
供电涡流传感器用的-24VDC或磁敏传感器用的+24VDC电压输出 |
|
9. |
报警 |
设定 |
低转速1点(低报警);高报警3点(超速1,超速2,超速3) |
范围 |
在(4~20)mA满量程内任意设定 |
||
延时 |
(0~30)秒范围内任意整数 |
||
输出 |
继电器常开输出,接点容量DC30V /7A 或AC240V /7A |
||
10. |
通信 |
RS485通信接口,MODBUS-RTU 通信协议(选配)。 |
|
11. |
环境限制 |
周围无腐蚀性、无强磁场等场合 使用温度:(0~50)℃;储存温度:(-40~70)℃; 相对湿度:(20~90)%RH(非冷凝)。 |
|
12. |
使用电源 |
交流220VAC±5%,频率50Hz/60Hz,功耗<10W |
|
13. |
仪表机箱 |
外形尺寸:宽160 mm×高84mm×深120mm; 开孔尺寸:宽152 mm×高76mm; |
|
14. |
安装方式 |
盘装固定 |
