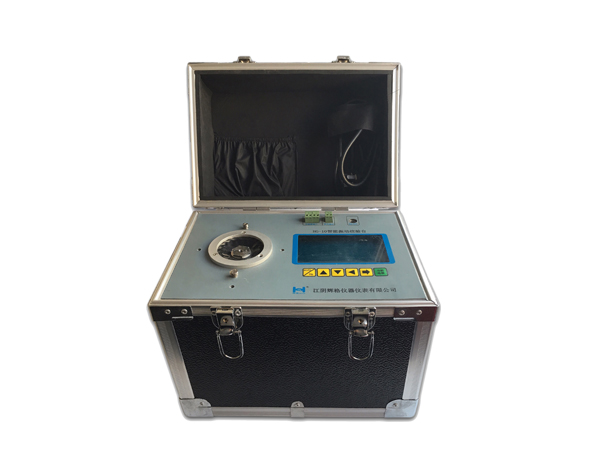

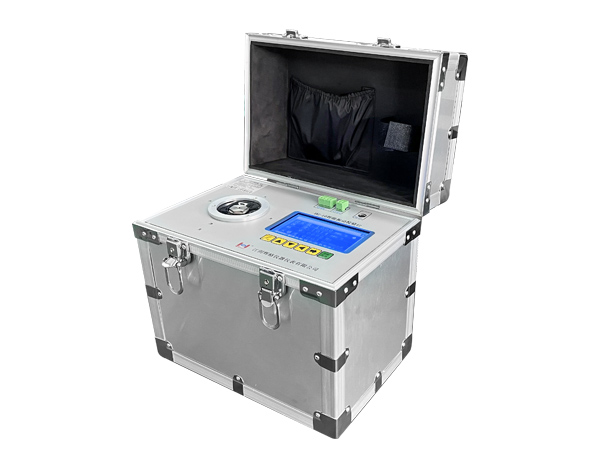

HG-10智能振动校验台
- 产品描述：HG-10智能振动校验台集信号发生器，功率放大器，悬浮振动系统，标准传感器，测量系统，数字显示于一体，是一种功能齐全，性价比很高的可用于工作现场或实验室的振动校准设备。
一、简介
HG-10型振动传感器校准台集信号发生器，功率放大器，悬浮振动系统，标准传感器，测量系统，数字显示于一体，是一种功能齐全，性价比很高的可用于工作现场或实验室的振动校准设备。
在电力、石化、钢铁、化工等工业现场，有大量的振动传感器（包括加速度式、速度式和电涡流传感器）在应用。定期对这些传感器进行校验标定是保证现场设备监控系统长期准确运行的要求，也是现场校验的一个难点，其原因在于没有一个好的适应于现场校验的设备。HG-10振动校验台完美的解决了这一问题：
二、主要功能、特点：
1、适用于各种振动传感器：它可对多种类型的振动传感器，如加速度传感器、磁电式速度传感器及电涡流式传感器，也可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。
2、校准台可水平或垂直放置使用，以便校准垂直或水平传感器。
3、牢固的悬浮振动系统可支持1000克以内的各种传感器。
4、操作简单、智能：校准台既可通过本机操作面板单独完成校准过程，也可通过笔记本电脑或台式PC机控制校准台完成全部校准工作。有关工作参数设定完毕后，校准台自动根据设定参数进行工作，不需要其它人工调节。所设工作参数可存储，以便下次操作。
5、传感器的线性性能和频响性能双重校准的工作模式：工作于手动模式（定频定幅）时，可在允许范围内任意设定振动频率和振动幅度来进行校准。自动模式分成定频变幅及定幅变频两种方式：定频变幅方式用于校准传感器的线性性能，其振动频率可设定，振动幅度最多可设定100个点（0～99），每个幅度的振动保持时间也可设定；定幅变频方式用于校准传感器的频响性能，其振动幅度可设定，振动频率最多可设定100个点（0～99），每个频率的振动保持时间也可设定。改变其他校验设备只能提供几种固定工作频率的缺点。
6、测量及显示：可实时测量并显示被校对象输出的电压信号或4～20mA电流信号，另有备用的接口（Q9）输出被校传感器产生的振动信号，用户可用数字电压表或示波器来测量或观察该振动信号。其它同时显示的信息包括所设的工作参数及振动台当前输出的振动值。
7、数据记录：当振动台被PC机控制进行操作时，校准过程中被校对象所输出的有效振动信号被上传至PC机，并以固定格式保存于文件中，便于用户分析、打印。
8、提供-24V电压输出：在校准电涡流传感器时，为前置器提供-24V电源。
9、准确、可靠：先进的磁路设计提升了校验系统内部的力结构的稳定性，保证了系统的稳定性，消除重复校验的误差。高精度的内设校准传感器保证了校验系统的准确、可靠。
10、便于携带、运输：拖车式外箱结构可以方便的携带，满足现场各设备分布较远的使用要求。
三、面板说明：

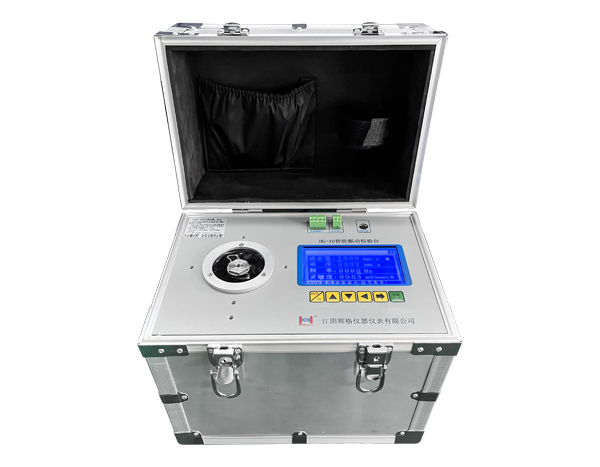

HG-10型振动传感器校准面板布局如图所示：
① 液晶显示窗口
具体显示内容请看后面的说明。
② 电源开关
交流220V电源开关.
③ 交流220V电源输入插座
连接交流220V电源
④ 传感器固定台面
固定被校准的传感器。
⑤ RS232接口
PC机经过USB转串口电缆与此接口连接，实现PC机对振动台的控制。
⑥ 被校传感器信号输入插座
被校传感器输出的信号（电压信号）接到该插座，振动台可对此测量并显示。
⑦ 被校传感器信号输出插座
已输入的被校传感器信号经过此插座输出，以便用数字万用标或其它仪器进行测量。
⑧ -24V电压输出接线柱
在校准电涡流传感器时，为前置器提供-24V电源。
⑨ 4～20mA电流输入正接线柱
⑩ 4～20mA电流输入负接线柱
操作按键
电涡流传感器支架固定螺孔在校准电涡流传感器时,通过此螺孔将电涡流传感器固定支架固定在控制面板上。
四、主要技术指标：
1、 HG-10型振动传感器校准台的各项参数的定义为：
加速度（m/S2） 峰 值
速 度（mm/S） 有效值
位 移（μm） 峰峰值
2、供电电源：220VAC±10%，带保险丝，可连续运行一小时以上。
3、最大负荷重量：≤1000g
4、振动频率设定范围：10～1280Hz；分辨率：1Hz
5、振动幅度设定范围：
加速度（m/S2）： ≤50.00(分辨率0.01G。精度3‰)
速 度（mm/S）: ≤100.00
位 移（μm）: ≤2000
6、输出振动信号误差：≤±0.3dB±1个字
频率精度：<0.05Hz
7、最大振动幅值与最大负荷量
因为HG-10型振动传感器校准仪所使用的振动台体较小，所以，在不同频率下校准不同传感器（不同重量）时，校准仪所能输出的幅值也不相同。最大振动幅值与最大负荷量是指在某一频率下，被校准传感器为某一重量时，校准仪所能输出的最大加速度、最大速度或最大位移值，具体指标请参考下表（频率样值：10、20、40、80、160、320、640、1280Hz）。
|
重量
频率
|
≤100克
|
≤250克
|
≤500克
|
||||||
|
a(m/S2)
|
v(mm/S)
|
d(μm)
|
a(m/S2)
|
v(mm/S)
|
d(μm)
|
a(m/S2)
|
v(mm/S)
|
d(μm)
|
|
|
10Hz
|
2.5
|
25
|
2000
|
2.5
|
25
|
1500
|
2
|
25
|
1000
|
|
20Hz
|
10
|
50
|
1800
|
10
|
50
|
1200
|
6
|
50
|
700
|
|
40Hz
|
40
|
100
|
1500
|
40
|
100
|
1000
|
20
|
60
|
400
|
|
80Hz
|
50
|
100
|
400
|
50
|
80
|
300
|
20
|
40
|
200
|
|
160Hz
|
50
|
50
|
100
|
50
|
50
|
80
|
20
|
20
|
60
|
|
320Hz
|
50
|
20
|
25
|
40
|
20
|
20
|
15
|
10
|
10
|
|
640Hz
|
30
|
10
|
3
|
20
|
5
|
5
|
10
|
3
|
*
|
|
1280Hz
|
25
|
3
|
*
|
10
|
2
|
*
|
3
|
0.4
|
*
|
* 在频率较高时，因振动位移数值很小，所以，在这几点上，校准仪无振动信号输出。
