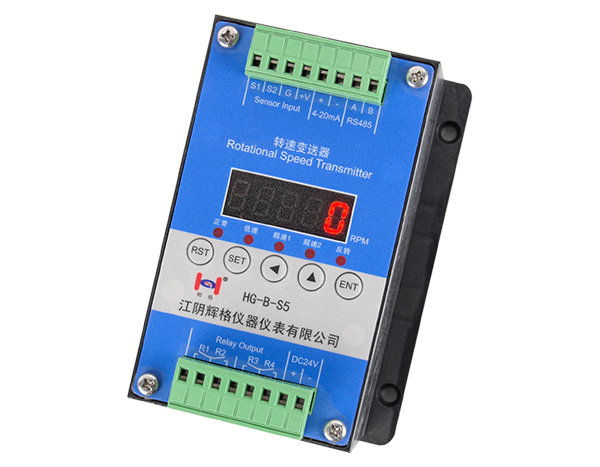

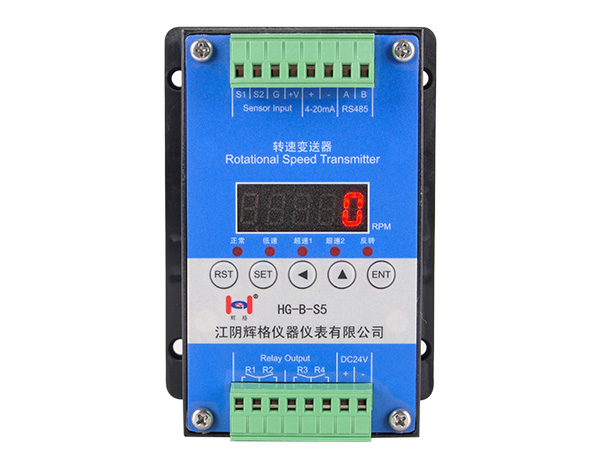

HG-B-S5转速变送器

产品描述：HG-B-S5系列正反转转速变送器是采用智能化设计的数显仪表，具有精度高、性能稳定、抗干扰强、可靠性高、操作简单等特点，用户可现场对齿数、传动系数、报警值等参数进行更改设置。HG-B-S5系列正反转转速变送器适用于汽轮机、水泵、风机的转速测量。
在线订购

HG-B-S5系列正反转转速变送器是采用智能化设计的数显仪表，具有精度高、性能稳定、抗干扰强、可靠性高、操作简单等特点，用户可现场对齿数、传动系数、报警值等参数进行更改设置。HG-B-S5系列正反转转速变送器适用于汽轮机、水泵、风机的转速测量。

HG-B-S5系列正反转转速变送器可接收两路磁敏传感器信号（非通用），可用于连续监视和测量旋转机械装置的转速，并当转速低于或高于设定转速时，可发出低转速报警/超速报警信号，当旋转出现反向时，可输出反转报警信号。本变送器不推荐用于超速保护。

仪表出厂时已按订货要求进行组态，可直接使用。若需修改仪表参数应由专业人员按本说明书进行组态。

技术参数
1.	输入		磁敏传感器
2.	测量范围		1~10000 转/分（60齿时）
3.	显示方式		5位LED数字显示，精度：1转±1个字
4.	齿数设置		1～200内任意齿
5.	电流输出		有源DC（4~20）mA，带短路保护，负载≤500Ω，误差：满量程的±0.5%
6.	电源输出		+24VDC电压输出
7.	报警	设定	低转速1点（R1）；高报警2点（R2，R3）；反转报警1点(R4)
		范围	在（4~20）mA满量程内任意设定
		延时	（0~30）秒范围内任意整数
		输出	继电器常开输出，接点容量DC30V /5A 或AC240V 2A
8.	通信		RS485通信接口，MODBUS-RTU 通信协议（选配）。
9.	环境限制		周围无腐蚀性、无强磁场等场合使用温度：（0～50）℃；储存温度：（-40～70）℃；相对湿度：（20～90）%RH（非冷凝）。
10.	使用电源		交流DC24V±5%，功耗＜10W
11.	仪表机箱		外形尺寸：宽70 mm×高120mm×深70mm（非安装板尺寸）；安装尺寸：宽90mm*高124mm，固定孔距：宽80 mm×高90mm；
12.	安装方式		螺栓固定/导轨
