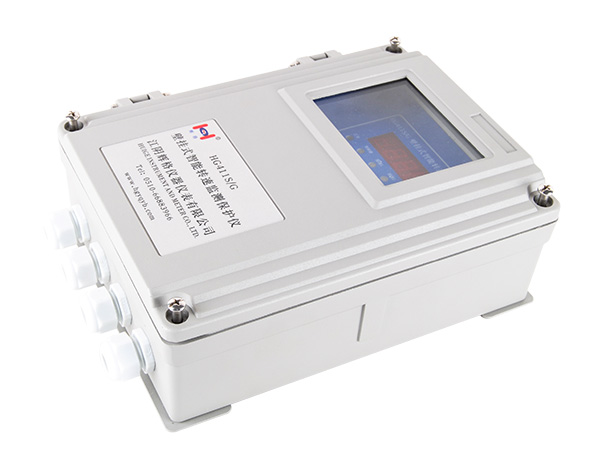

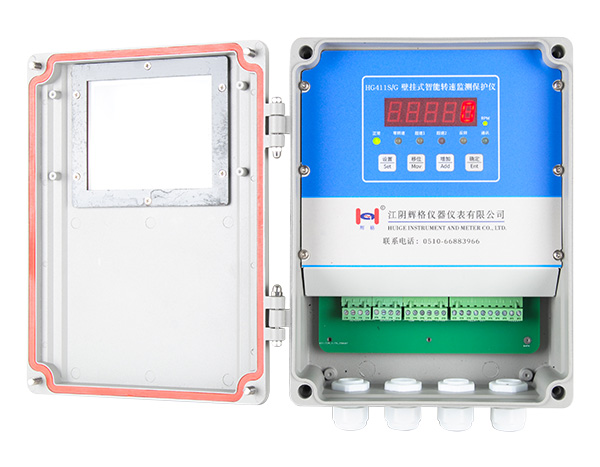

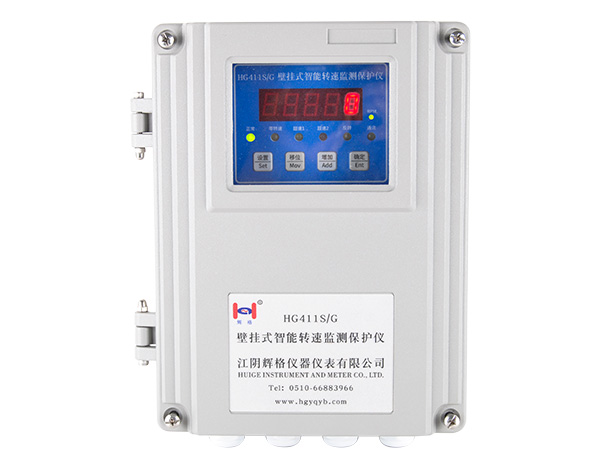

HG411S/G壁挂式智能转速监测保护仪

产品描述：HG411S/G壁挂式智能转速监测保护仪是采用智能化设计的数显仪表，具有精度高、性能稳定、抗干扰强、可靠性高、操作简单等特点，用户可现场对齿数、传动系数、报警值等参数进行更改设置。正反转转速监视仪适用于汽轮机、水泵、风机的转速测量。 HG411S/G壁挂式智能转速监测保护仪可接收两路磁阻传感器、磁敏传感器或两路Ф8mm电涡流传感器发出的转速信号（非通用），可用于连续监视和测量旋转机械装置的转速，
在线订购

HG411S/G壁挂式智能转速监测保护仪是采用智能化设计的数显仪表，具有精度高、性能稳定、抗干扰强、可靠性高、操作简单等特点，用户可现场对齿数、传动系数、报警值等参数进行更改设置。正反转转速监视仪适用于汽轮机、水泵、风机的转速测量。

HG411S/G壁挂式智能转速监测保护仪可接收两路磁阻传感器、磁敏传感器或两路Ф8mm电涡流传感器发出的转速信号（非通用），可用于连续监视和测量旋转机械装置的转速，并当转速低于或高于设定转速时，可发出低转速报警/超速报警信号，当旋转出现反向时，可输出反转报警信号。本监视仪不推荐用于超速保护。

仪表出厂时已按订货要求进行组态，可直接使用。若需修改仪表参数应由专业人员按本说明书进行组态。

技术参数
1.	输入		磁敏传感器/磁阻传感器/Ф8mm电涡流传感器
2.	测量范围		1~10000 转/分（60齿时）
3.	显示方式		采用LED显示
4.	齿数设置		1～200内任意齿
5.	传动系数		1～200内任意齿
6.	电流输出		有源DC（4~20）mA，带短路保护，负载≤500Ω，误差：满量程的±0.5%
7.	缓冲输出		BUFF测速传感器信号缓冲输出（或脉冲输出）
8.	电源输出		供电涡流传感器用的-24VDC或磁敏传感器用的+24VDC电压输出
9.	报警	设定	低转速1点（低报警）；高报警2点（超速1，超速2）；反转报警1点
		范围	在（4~20）mA满量程内任意设定
		延时	（0~30）秒范围内任意整数
		输出	继电器常开输出，接点容量DC30V /7A 或AC240V /7A
10.	通信		RS485通信接口，MODBUS-RTU 通信协议（选配）。
11.	环境限制		周围无腐蚀性、无强磁场等场合使用温度：（0～50）℃；储存温度：（-40～70）℃；相对湿度：（20～90）%RH（非冷凝）。
12.	使用电源		交流220VAC±5%，频率50Hz/60Hz，功耗＜10W
13.	仪表机箱		外形尺寸：宽192 mm×高290mm×深90mm；壁挂孔位：宽169mm×高272mm；
14.	安装方式		壁挂固定
