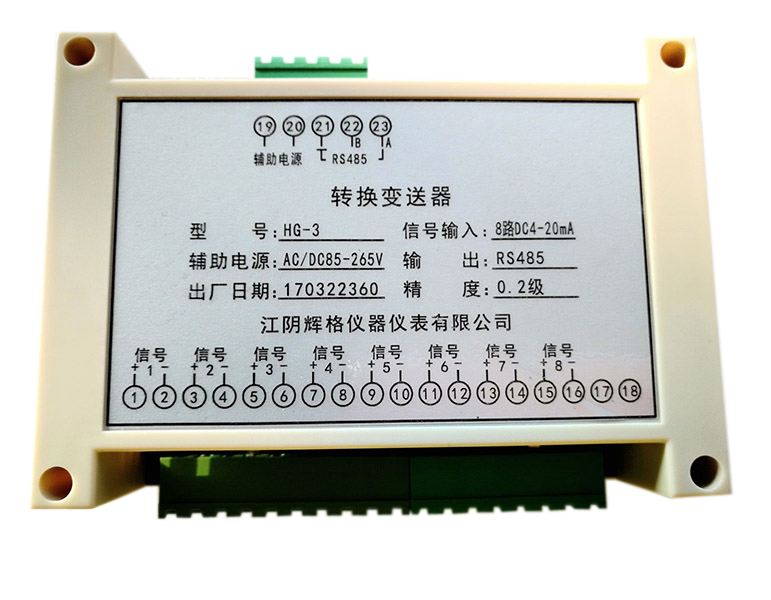

HG-3转换变送器
一、产品简介
HG-3转换变送器,最多可同时采集9路直流电流或电压,采集速度达到13.8次/秒,测量精度0.2级,采用RS485数字接口通讯,标准MODBUS-RTU通讯协议,支持与各种组态软件,PLC,触摸屏组网。信号输入与RS485数字接口采用光藕隔离。
二、技术参数
|
性能 |
输入信号 |
DC4-20mA |
精度等级 |
0.2级 |
通讯接口 |
RS485接口,MODBUS-RTU协议,通讯波特率2400~19200 |
辅助电源 |
AC/DC85-265V,<3VA |
安装方式 |
35mm标准导轨或螺丝安装 |
环境 |
工作温度:-10-55℃,储存温度:-20-85℃ |
安全 |
绝缘:信号、电源、输出端子对壳电阻>5MΩ 耐压:信号输入、电源、输出间>2KV |
三、安装与接线
3.1 安装方式
采用标准35mm导轨安装或螺丝固定安装
四、通信参数设置
仪表地址,波特率,数据格式通信模块上位机软件设置或出厂前按用户要求设置好参数。采集模块上位机软件也可作为调试软件,可以读出9个通道的采集值。
软件使用说明:串口选择,选择与模块相连的电脑所用的串口
号为;把波特率,数据格式,仪表地址选择到要设置参数,点设置通信参数,等待几秒钟,模块就设置到了选择参数,设置成功与否,软件最下面的状态栏会有提示说明。
五、RS485通讯
5.1 通信协议
(1) RS485通讯接口,异步半双工模式。
(2) 通讯波特率2400、4800、9600、19200bps 可设置,出厂默认值为9600 bps。
(3) 数据格式:N81无校验位、8个数据位、1个停止位; O81奇校验、8个数据位、1个停止位;E81偶校验、8个数据位、1个停止位;N82无校验位、8个数据位、2个停止位。
RS485接口;连接类型:异步,半双工;国际标准Modbus-RTU协议,仪表地址:1~247,波特率:2400、4800、9600、19200,数据格式:N81无校验位、8个数据位、1个停止位; O81奇校验、
8个数据位、1个停止位;E81偶校验、8个数据位、1个停止位;N82无校验位、8个数据位、2个停止位;本机目前支持03H、04H读命令,03H、04H读命令功能相同。通信参数通过上位机软件设置。
报文格式说明:
命令04H(或03H):读命令
主机请求: 地址 + 命令 + 数据地址 + 数据长度 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址:为所要查询仪表地址码,可以在 1~247内设置,占用 1个字节
命令: 04H或03H读命令,长度为 1个字节
数据地址:欲读取的数据起始地址,占用 2个字节
数据长度:欲读取的数据字长度
CRC16校验码:低8位在前,高8位在后,占用2个字节
从机响应:地址 + 命令 + 数据长度 + 数据信息 + CRC校验码 1byte + 1byte + 1byte + nbyte + 2byte
地址:为响应仪表地址码,长度为 1个字节
命令:04H或03H ,长度为 1个字节
数据长度:将要发送的数据字节长度
数据信息:读取的数据,具体见仪表参数地址表
CRC16校验码:占用2个字节,低8位在前,高8位在后
5.2 通信报文举例:
(1) 读数据寄存器(功能代码03H/04H):读第2路电流值,电流4.500A,仪表地址为1。
主机读数据帧:
地址 |
命令 |
起始地址(高位在前) |
寄存器数(高位在前) |
校验码(低位在前) |
01H |
04H |
00H,01H |
00H,01H |
60H,0AH |
仪表回应数据帧:
地址 |
命令 |
数据长度 |
数据段(2字节) |
校验码 |
01H |
04H |
02H |
11H、94H |
B4H,CFH |
5.3 Modbus通信寄存器地址表
地址 |
项目描述 |
数据类型 |
属性 |
说明 |
0 |
第1路值 |
Short |
R |
范围:0~9999 |
1 |
第2路值 |
Short |
R |
范围:0~9999 |
2 |
第3路值 |
Short |
R |
范围:0~9999 |
3 |
第4路值 |
Short |
R |
范围:0~9999 |
4 |
第5路值 |
Short |
R |
范围:0~9999 |
5 |
第6路值 |
Short |
R |
范围:0~9999 |
6 |
第7路值 |
Short |
R |
范围:0~9999 |
7 |
第8路值 |
Short |
R |
范围:0~9999 |
8 |
第9路值 |
Short |
R |
范围:0~9999 |
