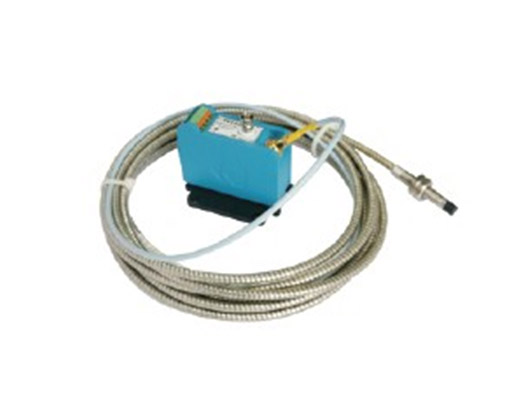

HG5121三线制轴振动变送器
- 产品描述：HG5121为单通道三线制轴振动变送器。主要用于在线实时测量旋转机械转子的轴的径向振动。输出振动的位移峰峰值。亦同时输出两级报警。可以早期发现、报警、保护旋转机械，使机器的运转寿命加长，机组的维修周期缩短
一、简介
HG5121为单通道三线制轴振动变送器。主要用于在线实时测量旋转机械转子的轴的径向振动。输出振动的位移峰峰值。亦同时输出两级报警。可以早期发现、报警、保护旋转机械，使机器的运转寿命加长，机组的维修周期缩短。低频选项的HG5121可以测量水轮机的摆度、汽轮机的偏心等低频状态量。
高集成度，无须前置器，高可靠性：
HG5121集成了前置器、变送器的功能，使用HG5121仅需要探头，延长电缆配套。
高集成度的由于省却了前置器，使得监测的组件进一步的减少，所以可靠性大大提高。HG5121提供了一种简便、低成本的方式监测旋转机械转子的径向振动。其性能价格比进一步提高。
安装简单方便、无须任何调整
HG5121三线制轴振动变送器安装极为方便，直接安装在原来放置前置器的位置上。HG5121采用更为可靠的螺钉接线端子。机器的被测点位置，我们一般要求在轴承附近安装一套X、Y
两个间隔90°的HG5121变送器。对于标准的双轴承的旋转机械，一般配置4套振动器。
高可靠、长寿的涡流传感器系统
HG5121可以与本公司的8mm 涡流传感器探头配接。调整涡流传感器的间隙，一般调节间隙电压（GAP+、地）10.0±0.5V。
二、特 点
1、故障监测
监测旋转机械转子的径向振动；监测由于转子的不平衡、不对中、机件松动等引起的振动增大。
2、测量参量
径向振动（位移）的峰峰值。
3、机组类型
各种滑动轴承的旋转机械。如汽轮机、风机、压缩机、电机、泵等。
4、安装要求
HG5121直接与涡流探头、延长电缆连接，安装位置为前置器的位置。
要求与主机厂、设计院协作，或与我公司联系。
三、输出接口
4∽20mA 输出（或1∽5V）。原始信号的GAP输出。
四、技术指标
1、工作电源：22∽30Vdc
2、频响：(±3dB)：5.0∽1,000Hz。
3、外接探头：8mm涡流探头。
4、缓冲输出（GAP ）：原始信号的输出。
5、总振动输出：4∽20mA( 或1∽5V)。
6、最大负载电阻：600Ω
五、物理指标：
1、外形尺寸：78mm（长）×70mm（高）×37mm（宽）；DIN35导轨或螺钉安装
2、重 量：1kg
六、环境指标：
1、温度：-25℃到+65℃；
2、贮存：-40℃到+100℃；
3、湿度：90％非凝固。
4、要求将HG变送器安装于箱体中。
