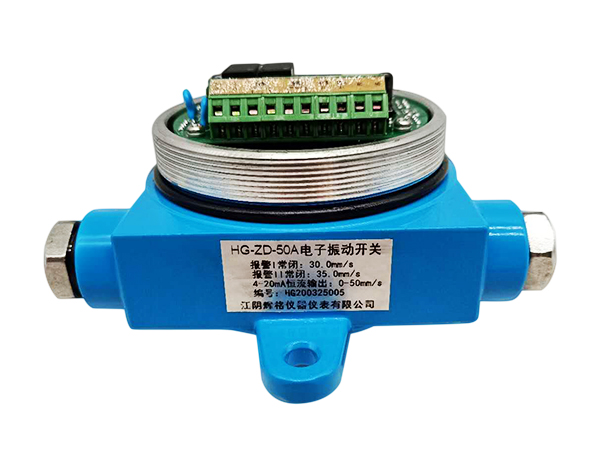

振动监测是机器早期故障报警的手段,因为辅机的故障大多体现在振动的增加上。HG-ZD-50A电子振动开关能监测机器的异常振动,预测机器的损坏,它主要监测转子不平衡、不对中、轴承损坏、皮带损坏等机器故障。该振动开关可以连续监测机器的振动,如果机器的振动超过允许值,该振动开关将提供报警或关闭机器电源,保护机器不受损伤。 适用于各种旋转机械,如电机、离心机、风机、水泵等。
HG-ZD-50A电子振动开关下列环境条件下能可靠地工作:
1) 海拔不超过2000m;
2) 环境温度-0℃~+60℃;
3) 周围环境相对湿度不大于80%;
-
l 采用先进的智能集成的专业电子电路,整个系统无机械部件;
l 内置进口加速度集成IC传感器,可靠测量振动值;
l 安装简便,仅需3只螺丝固定;
l 可编程的2级继电器报警,且提供2组常开常闭的触点输出,可以配接PLC、DCS,现场控制继电器或者直接控制旋转机械;
l 可编程的4~20mA电流输出;
l RS485数字信号输出,与上位机软件配合可上传与下载振动配置等参数
l 内部数码管显示,方便用户检测;
l 全封闭的外壳,包装精致,美观;
l 可靠性远大于机械式振动开关;
l 电源电压: DC 24V
l 线性误差:<1%(满量程)
l 变送电流误差:<1%(满量程)
- 2 –
l 量 程:0~50.0mm/s
l 频率范围:1~400Hz(特殊可定制)
l 报警范围:0~100%(满量程内任意设定)。
l 报警回差:满量程的1%,且下降沿有效。
l 报警延时:可编程的报警继电器,可编程的报警延时时间。
l 继电器触点容量:7A/ 220VAC或1A / 28VDC
l 上电延时:可编程的上电延时时间。(默认30秒)
l 环境温度:-20~60℃
l 相对湿度:≤80%
l 最高壳表面温度:不超过85℃
l 外形尺寸:139W×139 L×90H mm
l 安装尺寸:116×116 mm(正三角形)
l 安装螺纹规格:M6×14mm(螺栓)
l 重 量:约1kg
振动开关安装方便,只需在现场开正三角形间距116mm 的M6的孔,再用安装螺钉及垫片固定即可。
在安装时,首先开打HG3609智能型振动开关接线盒盖,处理时注意保护接合面,不能碰撞、敲击,从进线装置中卸下压紧螺母、垫圈及密封圈,然后按照压紧螺母—垫圈—密封圈—垫圈的顺序逐一套在电缆上,调整好进线长度,拧紧压紧螺母。接好线后应仔细检查接线是否正确,将盖盖紧。(出厂时已接好线的不用进行此项操作)
四、注意事项
经长期运输或长期搁置不用的振动开关,在使用前必须测量接线端子与壳体之间的绝缘电阻值,其值不应小于20MΩ,否则应进行干燥处理。经检验合格出厂的产品不允许随意更改影响防爆性能的零部件。引入电缆直径不小于φ6电缆引入装置密封圈老化变质时应及时更换。
电源电压A□:1—AC220V(暂无) 2*—DC24V
报警触点B□:1—1个 2*—2个
电流输出C□:1—无 2*—有
本仪表出厂前已按默认参数调整结束,用户可直接使用,如需查看仪表出厂参数或进行修改,则可进行以下操作。
通电后,仪表处于运行状态下,内部数码管显示振动值;按附录1调整设定参数。

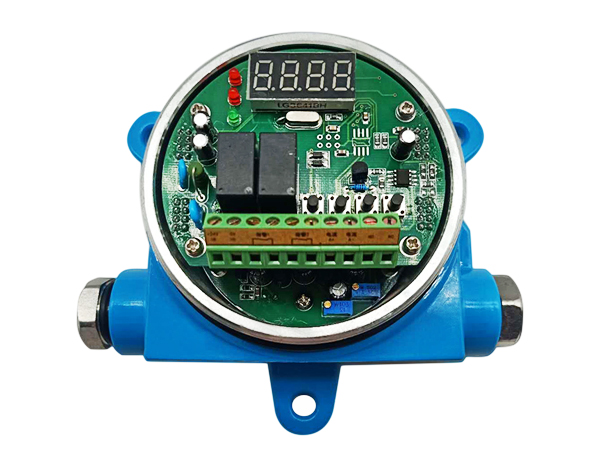

图3-设置面板
步骤 |
功能 |
备注 |
1 |
按动(OK/REST) |
进入密码输入 |
2 |
输入密码 |
初始密码0868 |
3 |
输入正确,进入参数查询状态 |
密码错误退出 |
4 |
按动(+)(-)查询设定参数 |
此时按(<-)退出参数查询 |
5 |
按动(OK/REST)进入相应参数设置 |
对应参数末尾开始闪烁 |
6 |
按动(<-)向左移动修改的数码位 |
|
7 |
按动(+)(-)修改相应位数值 |
按动(OK/REST)修改成功返回上一步状态 |
8 |
按4-7操作步骤,依次修改参数 |
|
各参数功能详解
查询次序 |
参数功能 |
默认值 |
备注 |
|
请一定要按查询次序修改否则会修改其他参数 |
1 |
满量程 |
25.00 |
最大50.00,修改方法见操作步骤 |
2 |
灵敏度 |
200.0 |
可修改 |
|
3 |
警告 |
12.50 |
最大50.00,修改方法见操作步骤 |
|
4 |
危险 |
18.75 |
最大50.00,修改方法见操作步骤 |
|
5 |
警告延时(秒) |
6.00 |
最大50.00,修改方法见操作步骤 |
|
6 |
危险延时(秒) |
6.00 |
最大50.00,修改方法见操作步骤 |
|
7 |
开机延时(秒) |
30.00 |
最大50.00,修改方法见操作步骤 |
|
8 |
继电器类型 |
0 |
继电器类型(1自锁0非自锁) |
|
9 |
继电器模式 |
1 |
继电器模式(1投保0旁路) |
|
10 |
地址 |
1 |
地址 |
|
|
|
|
|
|
|
|
|
|
(附录2)上位机使用方法
1. 按照图3设置面板上的RS485端子插头接入485通信线。
2. 打开上位机软件图标-如图出现以下界面
3. 出现串口设置界面。将所用串口选择。
4. 如果通讯不成功会出现“通讯错误,连接不上的提示”请重新查看连接线和设置。
6. 点击振动开关图标后进入参数设置界面,点击上传,仪表参数上传入界面窗口,按自己的要求修改以下窗口内的参数。点击下载参数保存在振动开关内部。并立即生效。(注意:开关监测报警的是振动速度,但开关可以显示内部加速度的测量值,在棒状图显示时可以看到)
7. 棒状图的显示,点击启动显示,振动开关的状态通过485上传至上位机软件。
8. 测量值数据的读出如图
9. 振动开关的标定,有密码需要操作权限!
10. 电流输出的标定。
11. 关于参数设置界面的输入框的功能说明
