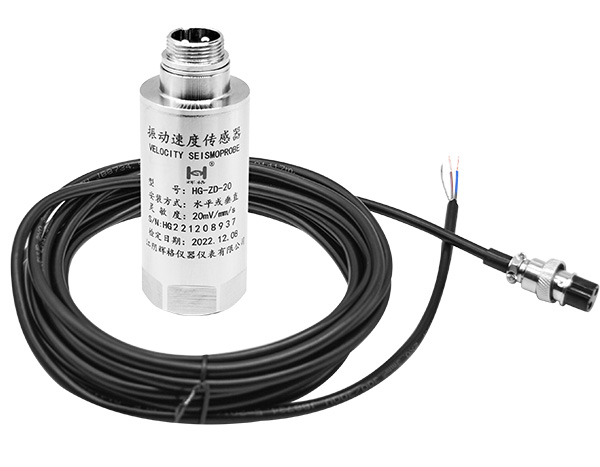

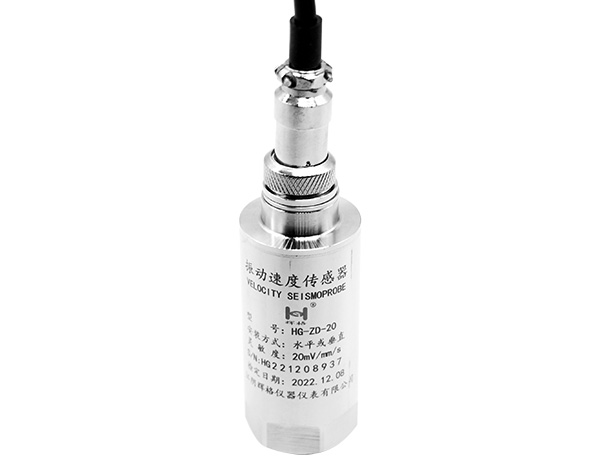

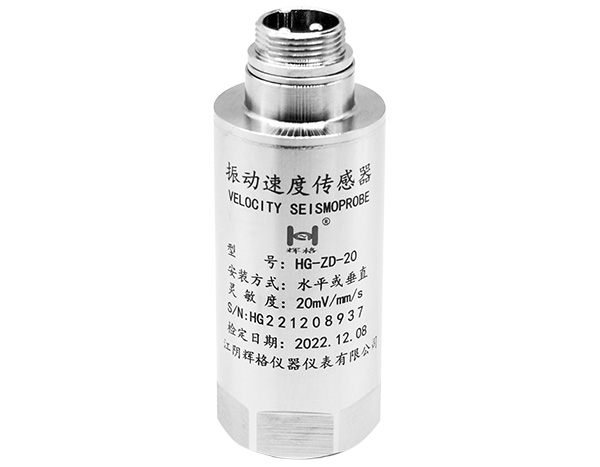

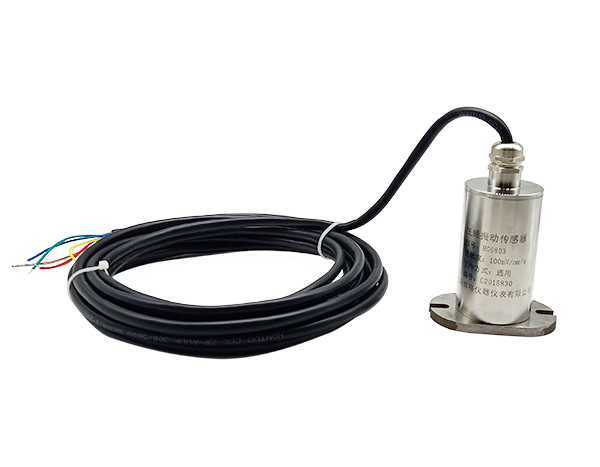

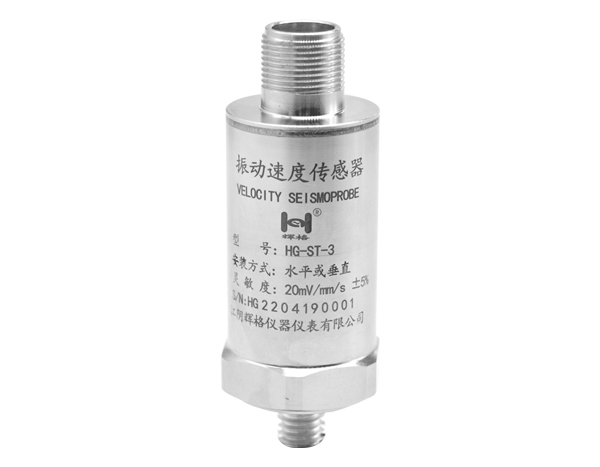

HG-ZD-20振动速度传感器

HG-ZD-20型振动速度传感器主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等）。它是由运动线圈切割磁力线而输出电压的电 磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。

2．技术参数

2．1 灵 敏 度: 20mv/mm/s *

28mv/mm/s

30mv/mm/s

50mv/mm/s （可 选）

2．2 频率响应:   10 ～ 1000 Hz *

2．3 自振频率：10Hz （ 10 ～ 1000 Hz ）

2．4 测量误差：10-100HZ  误差3%

100—300HZ误差2%

300-1000HZ 误差5%

2．4 可测振幅：≤2mm(P — P)

2．5 蕞大加速度：10g

2．6 测量方向：垂直 水平 通用*

2．7使用环境：温 度 -40℃～100℃ （200℃特殊定做 * ） 相对湿度 ≤90%

2．8 外形尺寸：φ30×65mm

2．9 重 量: 约300g

3．安  装

3．1 安装位置：垂直或者水平安装于被测振动点上，以变送器底部M8×1.5螺钉磁座吸附在被测壳体上，然后将传感器拧在上面拧紧即可。

3．2 安装尺寸及规范：参看图三（速度传感器的安装及防护），若传感器安装位置受到高温蒸汽等冲刷时，为降低传感器环境温度、需加防护措施，一般情况下可不加防护。

3．3 使用和绝缘要求。传感器输出为悬浮接地、在连接传感器的插头、插座上，都标有1、2、3、4的数字。考虑到接线牢固可靠，将“1、2”和“3、4”分别短接并用。“1、2”作为传感器讯号输出的A端，“3、4”作为B端，与其他设备连接时，A、B端可互换，不用区分。连接导线要求有良好的绝缘性能，采用两芯屏蔽电缆，电缆的屏蔽层一端浮空，另一端接地。传感器的安装本厂配用M10的固定螺钉。对传感器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理
